Спутниковые VSAT конвертеры BUC CODAN являются лидирующим оборудованием в мире по технической эффективности и надежности, однако в наиболее критических условиях применения требуется система с резервирования 1:1.
Резервирование VSAT конвертеров BUC CODAN
CODAN предлагает ряд систем переключения для горячего резервирования, которые легко интегрируются с VSAT BUC C диапазона серии CODAN 6700 или Ku диапазона серии CODAN 6900. Системы переключения CODAN поставляются с волноводами и соединительными кабелями и необходимыми для монтажа устройствами.
Простота конфигурации

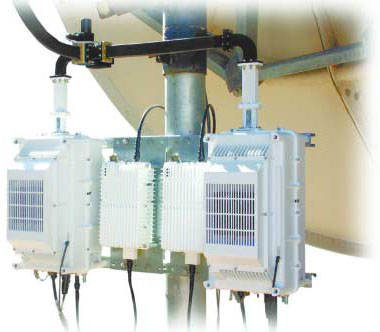

Полная система с горячим резервированием включает два стандартных VSAT BUC конвертера CODAN любой мощности, два малошумящих конвертера LNB, и Контроллер системы переключения CODAN 6586, который обеспечивает необходимые переключения ПЧ и одновременно контролирует радиочастотные переключатели. Такая конфигурация, также называемая потоковым резервированием, гарантирует прямое одновременное переключение радиочастотного тракта и тракта ПЧ в направлениях передачи и приема. Для большей надежности контроллер CODAN 6586 питается от источников питания обоих VSAT BUC.
Гибкость конфигурации
Система предоставляет возможность работы как в режиме резервирования "горячего" типа, так и "теплого" типа. Можно выбрать функцию автоматического или ручного контроля.
Высокие номиналы выходных параметров позволяют держать усилитель мощности, находящийся в резерве, постоянно включенным, что обеспечивает действительно горячее резервирование системы.
Точки тестирования позволяют осуществлять независимое радиочастотное тестирование резервного потока без прерывания основного трафика.
Благодаря уникальному дизайну кабелей контроля и разъемов, систему можно переконфигурировать в систему без резервирования, если необходимо отключить от системы контроллер CODAN 6586 для текущего технического обслуживания.
Управление и контроль
Альтернативно можно подключить двойной внешний контроллер CODAN 5570D, который осуществляет полный контроль за обоими BUC из аппаратного помещения.
Комплектация
Все системы переключения для горячего резервирования трансиверов включают в состав:
- Контроллер системы переключения CODAN 6586
- Коаксиальные кабели ПЧ от контроллера CODAN 6586 к конвертеру CODAN
- Кабель (кабели) контроля волноводного переключателя CODAN
- Кабели контроля от контроллера CODAN 6586 к конвертеру CODAN
- Монтажный набор для крепления на опоре Контроллера CODAN 6586
- Монтажные наборы для УМ ( SSPA) и Конвертера CODAN
- Кабели питания для Контроллера CODAN 6586
- Волноводный переключатель (переключатели) CODAN
- Монтажные средства CODAN для волновода (фланцевые наборы крепления, изгибы и прокладки, подложка)
- Согласованная нагрузка резервного SSPA CODAN
- Руководство пользователя CODAN
- Гигроскопичная изоляционная лента
Основные данные для определения требований к конфигурации
Система переключения VSAT конвертеров BUC C-диапазона на базе контроллера CODAN 6586
- Комбинированный WR229/N разъем волноводного переключателя для УМ C-диапазона с выходным разъемом N-типа
- Отдельные WR137 и WR229 волноводные переключатели для VSAT LBUC трансиверов CODAN с волноводом на выходе
Система переключения VSAT конвертеров BUC Ku-диапазона на базе контроллера CODAN 6586
- Двойной волноводный WR75 переключатель для VSAT LBUC CODAN с волноводом на выходе
Аксессуары
- Внешний контроллер CODAN 6570D (для систем на базе CODAN 6586)
Техническая спецификация
Переключение ПЧ/РЧ
Переключение ПЧ по передаче и приему
|
Диапазон частот
|
950 – 1750 МГц
|
|
Сопротивление
|
50 Ом
|
Потери
По выходу во включенном состоянии
По выходу в выключенном состоянии |
2.0 дБ максимум
50 дБ минимум |
| Неравномерность потерь |
±0.0 дБ типовое |
| Развязка передача/прием |
90 дБ минимум |
| Тип разъемов |
N-типа
|
|
КСВ
|
1,5:1 максимум |
| Возвратные потери (на включенном порту) |
20 дБ минимум |
Разветвитель по передаче кабеля ПЧ (опция)
Потери (по выходу во включенном состоянии)
Неравномерность потерь |
8.0 дБ (максимум)
±0.0 дБ типовое |
Переключение РЧ в VSAT С-диапазоне
|
Диапазон частот
Передача
Прием
|
5.850 – 7.025 ГГц
3.400 - 4.800 ГГц
|
|
Потери при переключении
Передача
Коаксиальный переключатель N-типа
Волноводный переключатель
Прием
|
0.5 дБ максимум
0.1 дБ максимум
0.1 дБ максимум
|
|
Сопротивление (переключатель N-типа)
|
50 Ом
|
|
КСВН
Передача
Коаксиальный переключатель N-типа
Волноводный переключатель
Прием
|
1.3:1 максимум
1.1:1 максимум
1.1:1 максимум
|
Разъемы
Передача
Коаксиальный переключатель N-типа
Волноводный переключатель
Прием |
N-типа
CPR137G фланец, резьба М5
CPR229G фланец, резьба M6 |
Переключение РЧ в VSAT Ku-диапазоне
В трактах приема и передачи используются волноводные переключатели одинаковой спецификации.
|
Диапазон частот
Передача
Прием
|
13.75 – 14.5 ГГц
10.95 – 12.75 ГГц
|
|
Потери при переключении
|
0.05 дБ максимум
|
|
КСВН
|
1.1:1 максимум
|
|
Разъемы
|
WR75, PBR120 фланец, резьба М4
|
Переключение и контроль
Переключение
| Рабочие режимы |
Автоматический/ручной
|
|
Время переключения
|
1 сек. максимум |
Управление и контроль
|
Удаленное управление
|
Выбор автоматического/ ручного режима
Выбор потока
|
|
Индикаторы
|
Состояние BUC1, BUC2
Состояние LNB1, LNB2
Состояние контроллера переключения
Состояние и положение переключателя
Состояние предохранителя
|
Питание
Источник питания
|
Входное напряжение
|
115/230 В переменного тока ±15%
|
|
Постоянное напряжение для BUC конвертеров
|
48 В номинал
|
| Постоянное напряжение для LNB |
15 В номинал |
Потребляемая мощность
|
Потребляемая мощность
|
9 Вт максимум для каждого LNB
|
Условия окружающей среды
|
Рабочая температура
|
-40°С - +50°С
|
|
Относительная влажность
|
100%
|
|
Герметизация
|
До IP66
|
Габариты
Размеры (Д, Ш, В)
|
Размеры
|
300мм х 185мм х 370мм
|
Вес
|
CODAN 6586
|
14 кг
|
| WR229/N переключатель |
2.6 кг |
|
WR229 переключатель
|
2.4 кг
|
| WR137 переключатель |
0.8 кг
|
| WR75 переключатель |
0.5 кг
|
